重新定义复杂结构加工标准
告别换机停机，从容应对各类异形管件

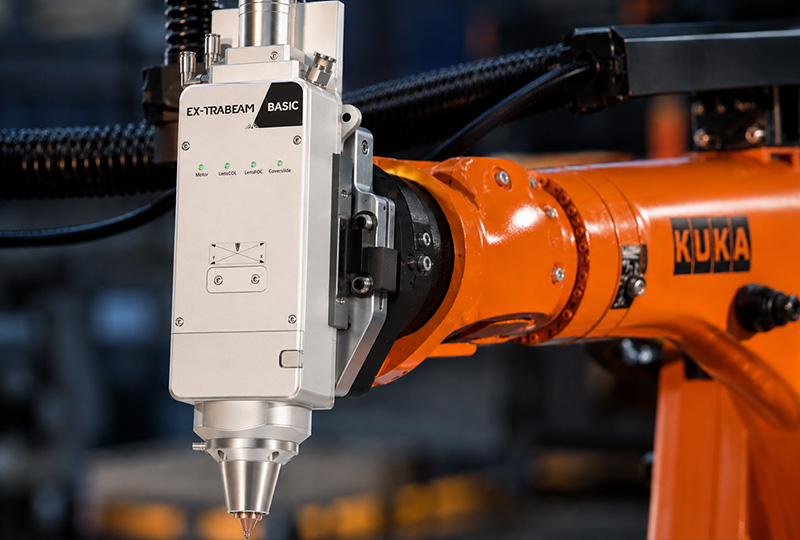

整机采用全套德系核心部件，可选配KUKA等机器人与德国EX-TRABEAM切割头

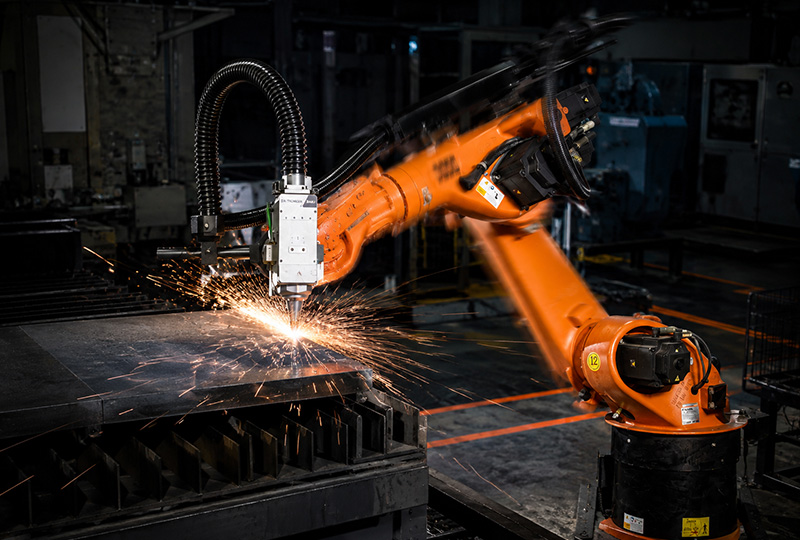

专属多级穿孔+内部镜片温度实时监控，碳钢、不锈钢厚板可加工φ5 mm以上小孔，成型完好

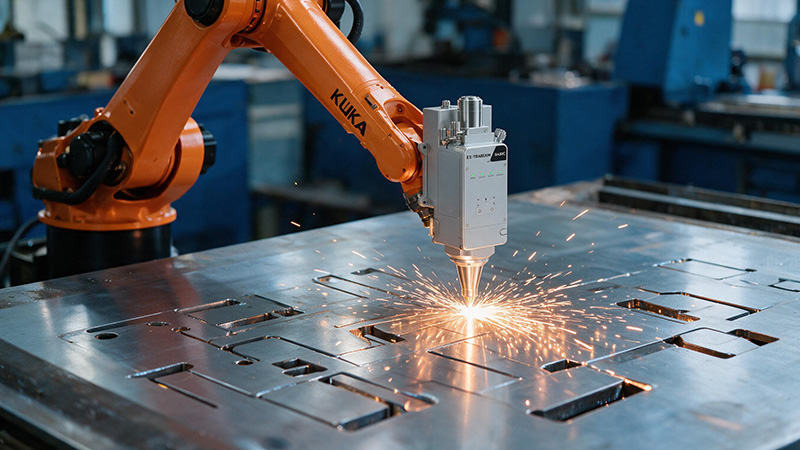

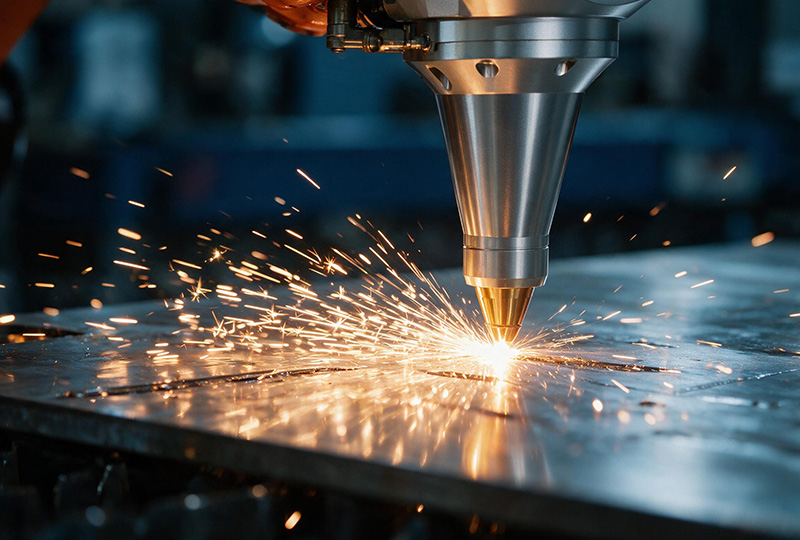

设备热影响区≤0.3 mm，切面光滑垂直，无需后道打磨，直接衔接后续工序，缩减生产成本
烟尘排放安全达标
复杂产品需要离线编程，自动生成运行轨迹，无需人工示教。可根据不同材质厚度、工艺等需求进行个性化配置

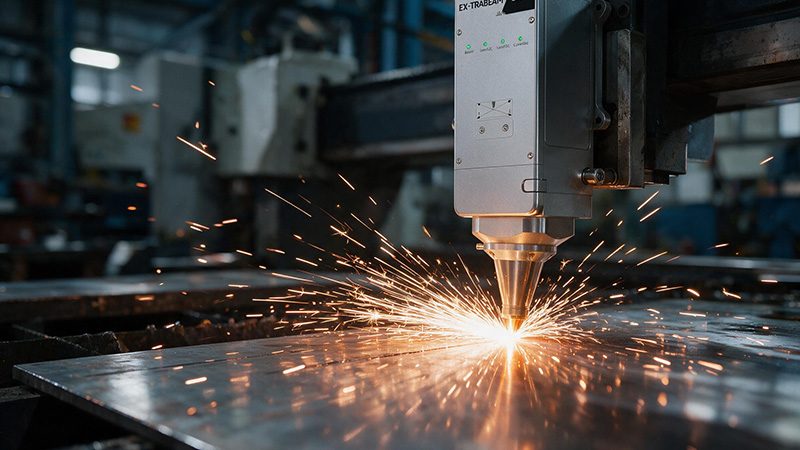

激光切割烟尘排放量远低于等离子及火焰切割，搭配高效除尘系统，空气洁净，符合环保及安全生产标准
| 切割头设备型号 | EX-TRABEAM BASIC | EX-TRABEAM IO |
|---|---|---|
| 最大激光功率 | 8 kW | 30 kW |
| 准直焦距 | 100 mm | 100 mm |
| 聚焦焦距 | 150 / 200 mm | 200 / 300 mm |
| NAmax | 0.13 | 0.125 |
| 离焦调整范围 | -32 mm - +32 mm | +23 / 50 mm@M=2.0, +50 / -18 mm@M=3.0 |
| 保护镜片 | D24.9 mm x 1.5 mm, D37 mm x 7 mm | D25 mm x 1.5 mm, D35.5 mm x 5 mm |
| 辅助气体压力 | ≤ 30 bar | ≤ 30 bar |
| 光纤接口 | QBH, QD | QBH, QD, Q+, LOE |
| 机器人设备型号 | KR 30 HA | KR 60 HA | KR 60 L45 HA | KR 60 L30 HA |
|---|---|---|---|---|
| 最大工作范围 | 2,033 mm | 2,033 mm | 2,230 mm | 2,429 mm |
| 额定负载 | 30 kg | 60 kg | 45 kg | 30 kg |
| 附加负载，臂/连杆臂/转座 | 35 / - / - kg | |||
| 附加负载，臂+连杆臂（最大） | 35 kg | |||
| 最大总负载 | 65 kg | 95 kg | 80 kg | 65 kg |
| 轴数 | 6 | |||
| 安装位置 | Floor, Ceiling | |||
| 版本 | ||||
| 定位重复精度 | ± 0.05 mm | |||
| 轨迹重复精度 | ± 0.16 mm | |||
| 控制器 | KR C2 edition2005 | |||
| 重量（不含控制器） | 665 kg | 665 kg | 671 kg | 679 kg |
| 工作温度 | +10 °C ~ +55 °C | |||
| 防护等级 | IP 64, IP 65（腕部在线式） | |||
| 机器人占地面积 | 850 mm × 950 mm | |||
| 连接功率 | 7.3 kVA | |||
| 噪声级 | <75 dB | |||
| 机器人轴 | 运动范围（软件限位） | 额定负载下的速度 | |||
|---|---|---|---|---|---|
| 30 kg | 60 kg | 45 kg | 30 kg | ||
| Axis 1 (A1) | ±185° | 140°/s | 128°/s | 128°/s | 128°/s |
| Axis 2 (A2) | +35° / -135° | 126°/s | 102°/s | 102°/s | 102°/s |
| Axis 3 (A3) | ±158° / -120° | 140°/s | 128°/s | 128°/s | 128°/s |
| Axis 4 (A4) | ±350° | 260°/s | 260°/s | 260°/s | 260°/s |
| Axis 5 (A5) | ±119° | 245°/s | 245°/s | 245°/s | 245°/s |
| Axis 6 (A6) | ±350° | 322°/s | 322°/s | 322°/s | 322°/s |

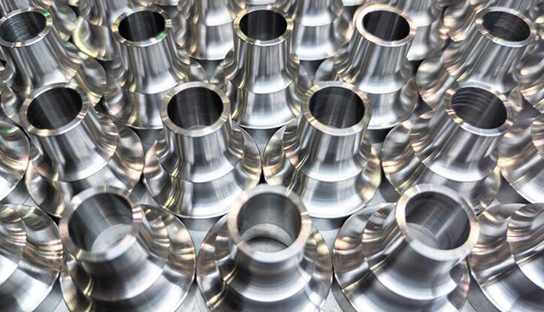

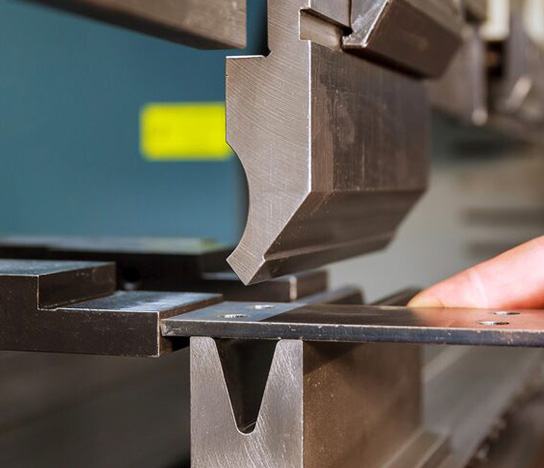

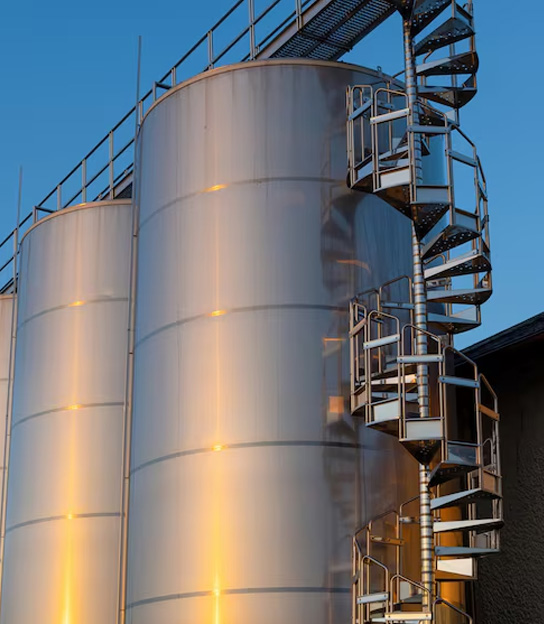

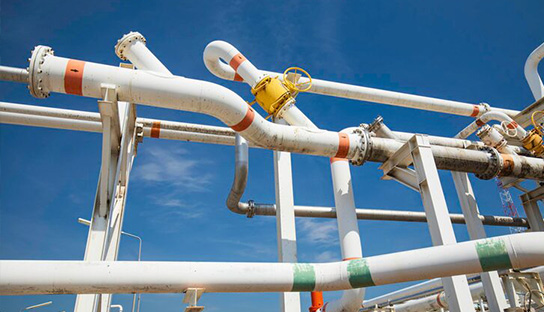

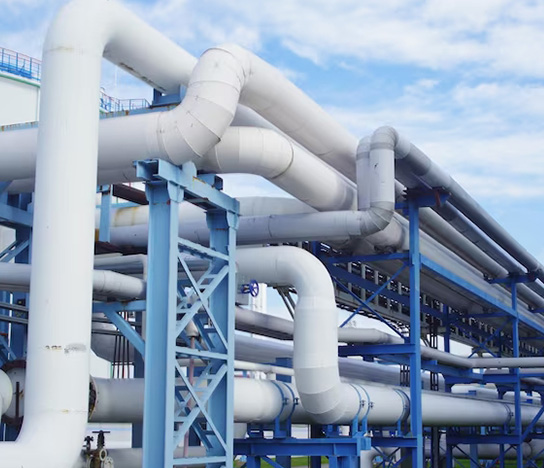

广泛应用于异形管件坡口加工、航空航天、曲面钣金件切边&切孔、城市管网、压力罐体容器、摩配行业异形管件、石油管道、新能源汽车浇注件等领域
